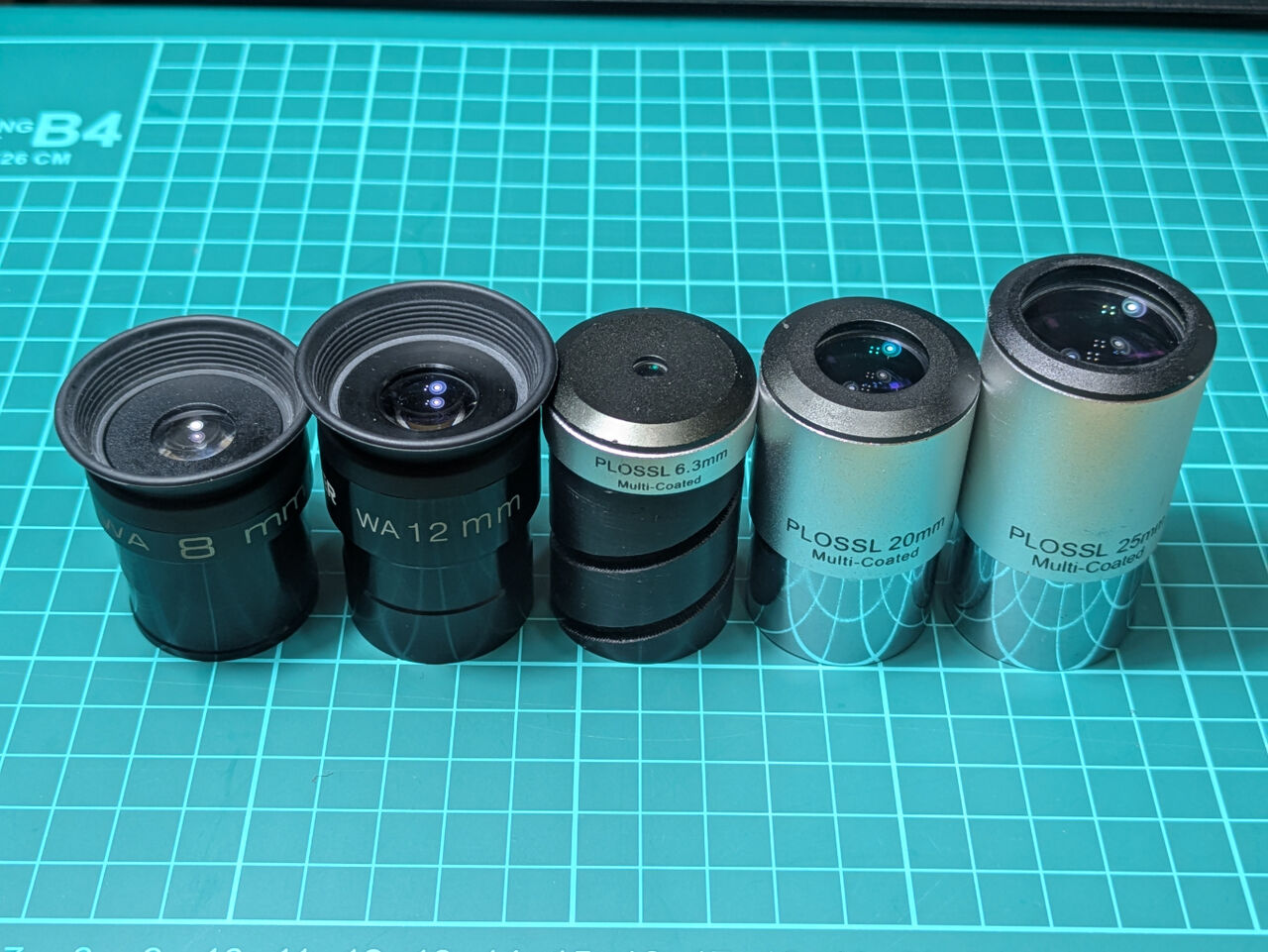

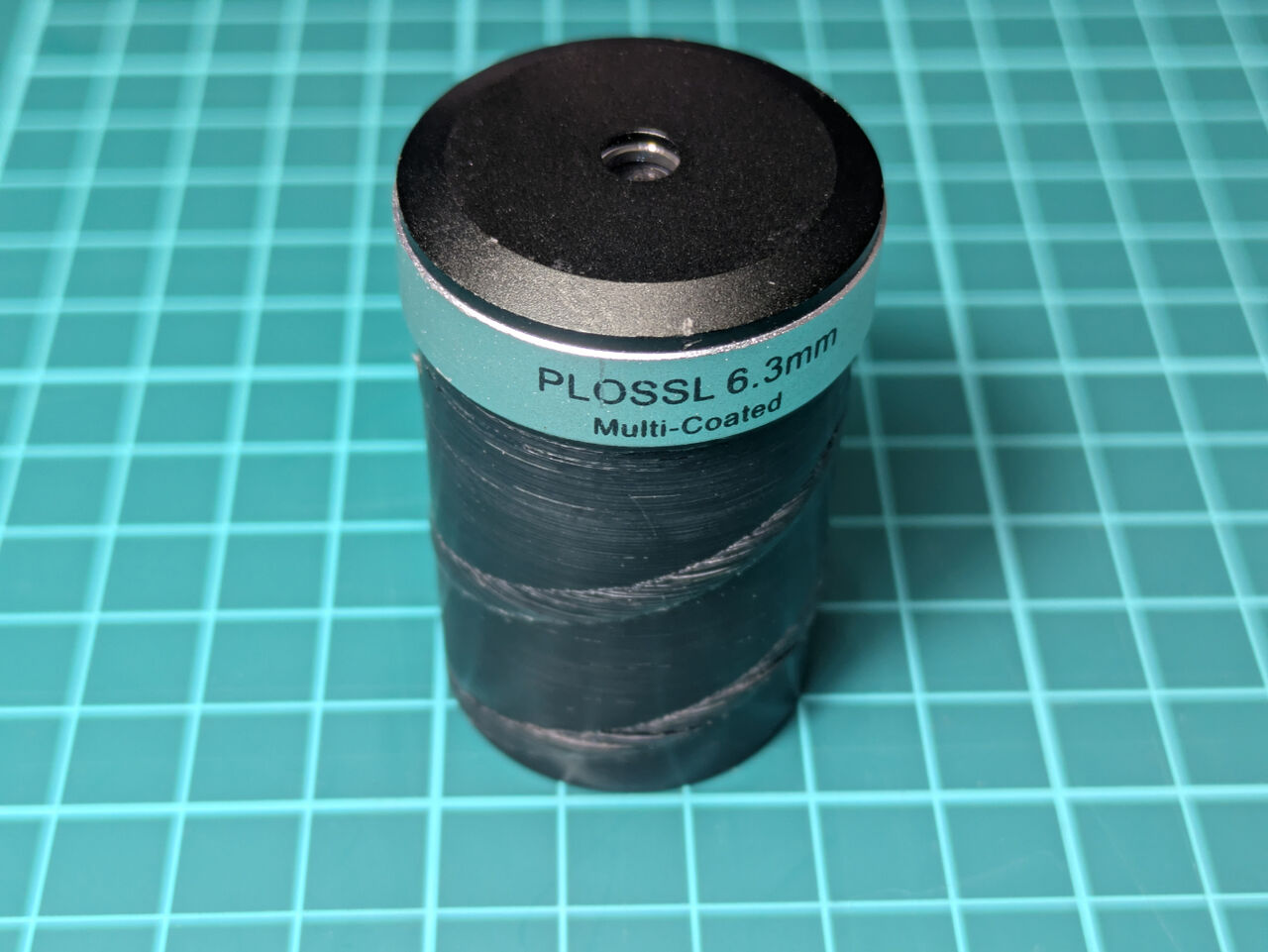

コスモキッズに使えそうな5本のアイピースそれぞれにアダプターを作り始めています。

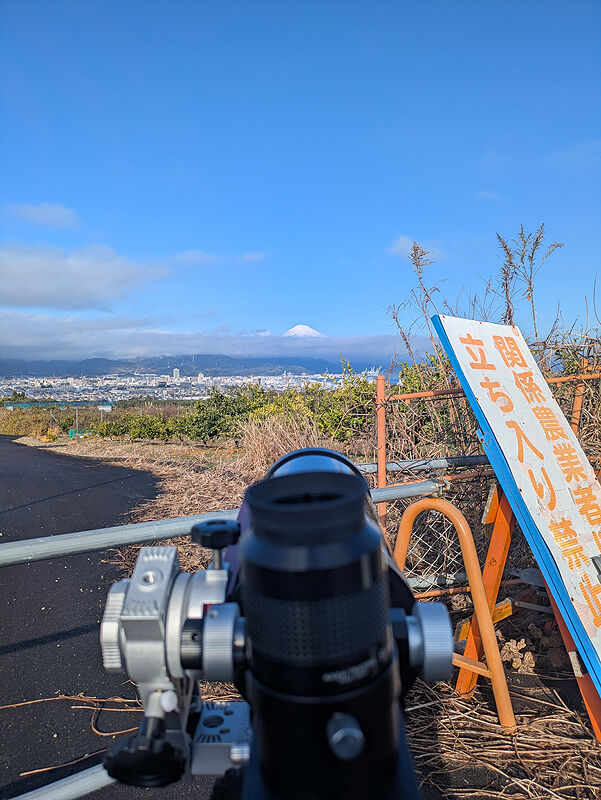

昨日、遠くの景色で試してみた時にアイピースそれぞれでアダプターの装着感（ねじ込んだときの感触）が違うことが気になりました。

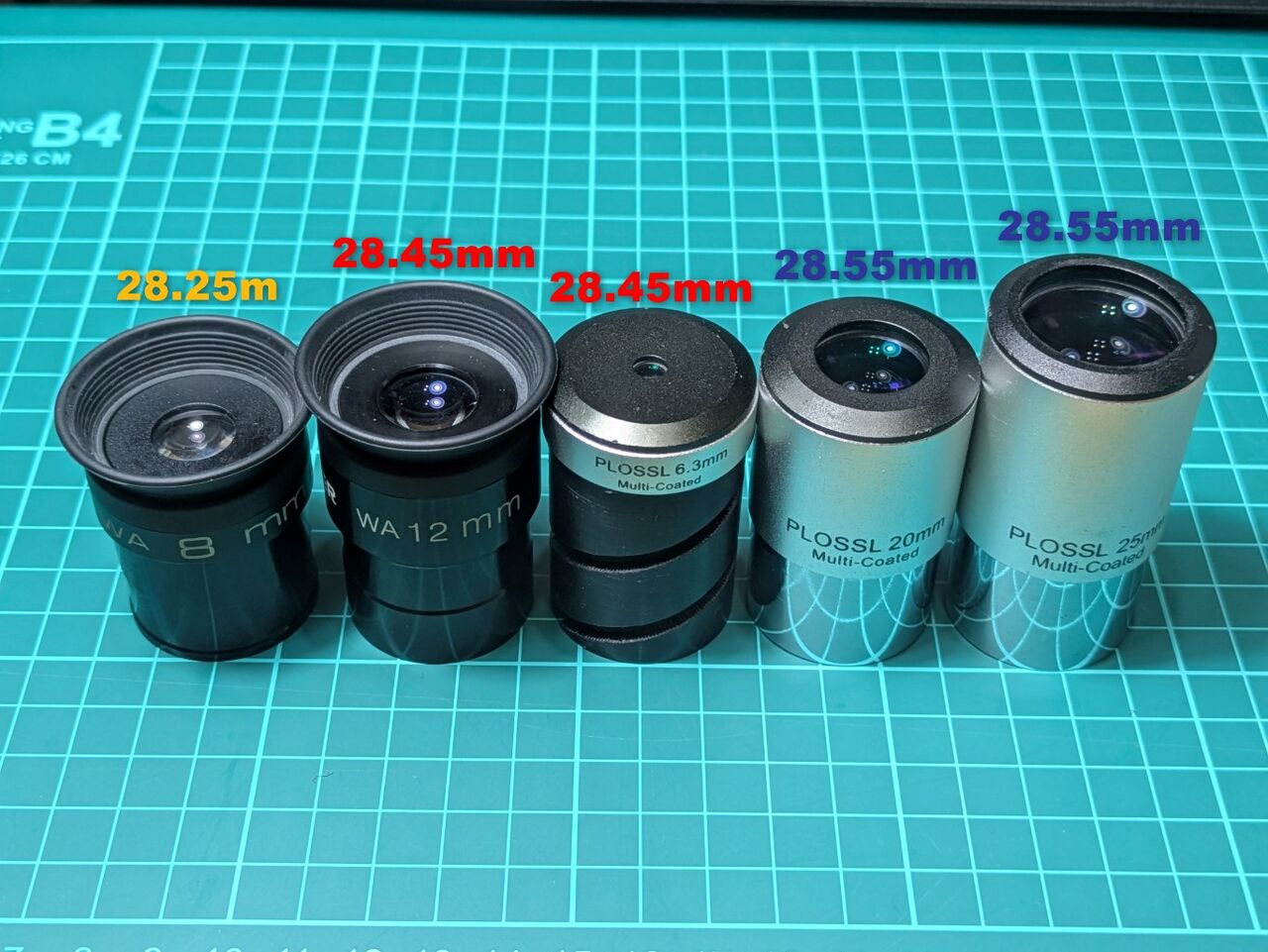

そこで、バレル取り付け用のネジ部分の直径を計ってみましたよ。
大まかに3種類、最大で0.3ミリの差がありました。
試作したアダプターは28.55ミリにはピッタリなんですが、28.25ミリでは緩すぎてねじ込んでいる感じがありません。
ネジ山を越えてしまって斜めって入ることの方が多い感じです。
そこで試作品は28.55ミリ用にします。

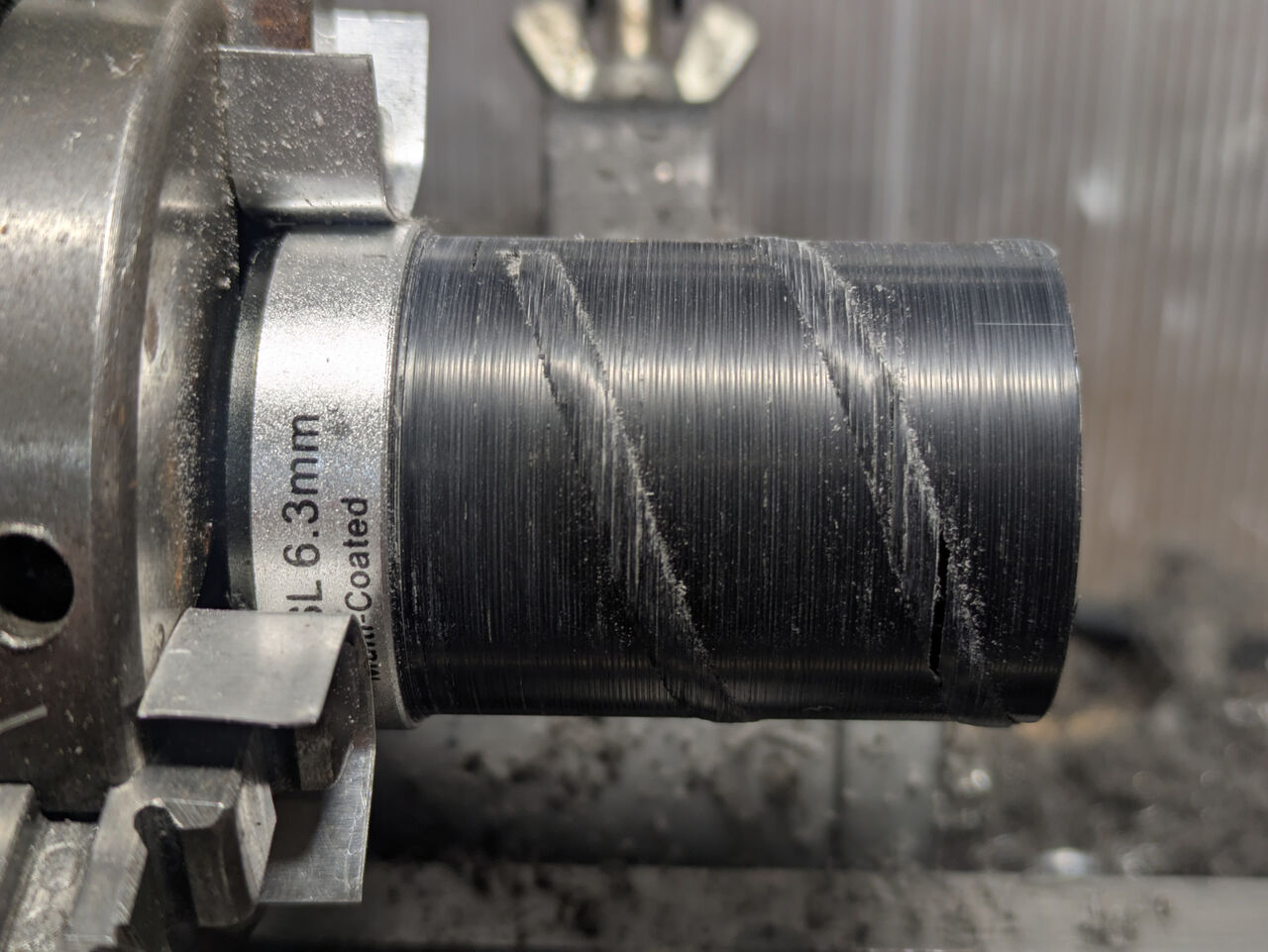

その前に作った少し形状の違う同じサイズのアダプターもありますので、これを旋盤で整えて28.55ミリ用は2本。
それと別にスライサーで拡大率を変えて28.45ミリ用を2本、28.25ミリ用を1本プリントし始めました。
5時間15分後には出来上がる予定。
拡大率は全くの勘で決めているので失敗するかも知れませんが、長いプリント時間を待つよりも修正でなんとかしますよ。
※追記
勘でサイズ調整したアダプターがプリント完了しました。ネジ山に若干残るプリント時のゴミをピッチゲージで軽くなぞって取り除くだけでそれぞれのアイピースに完璧にフィットしました。明日以降旋盤を使って外形などを整えますよ♪
ネジ山の修正にはピッチゲージを使っています。
結構エッジが鋭いのでABS樹脂だといい感じで修正ができるんです。
ピッチゲージはメトリック用に2本持っています。
計測用と修正用で使い分けをしていますよ。
どちらも中古品ですがね(^_^;)
